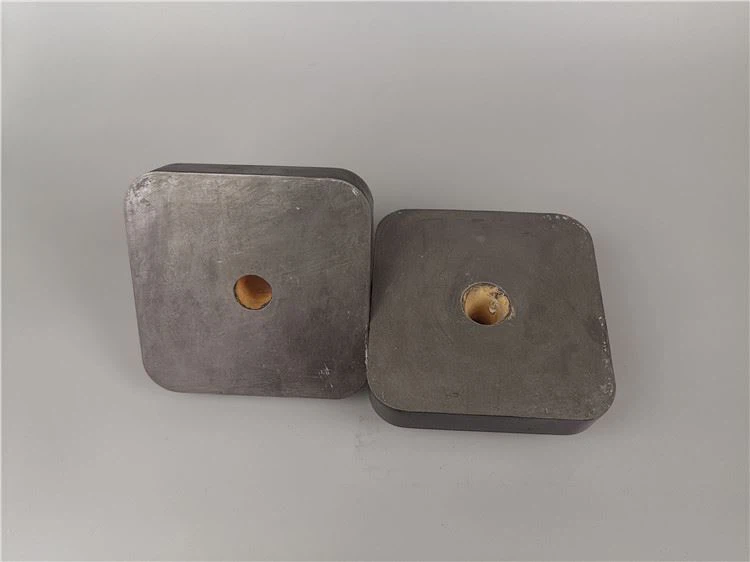

Ακροφύσιο ανταλλαγής CNC τύπου CAST
Υπάρχουν δύο είδη μεθόδων σχηματισμού υλικού εξωτερικού στρώματος ακροφυσίου Tundish, το ένα είναι σχηματισμός πρέσας (υδραυλική διαμόρφωση πρέσας), ο άλλος σχηματισμός χύσεως (πίνακας ανακίνησης χύτευση δονήσεων).
Υπάρχουν δύο είδη μεθόδων σχηματισμού υλικού εξωτερικού στρώματος ακροφυσίου Tundish, το ένα είναι σχηματισμός πρέσας (υδραυλική διαμόρφωση πρέσας), ο άλλος σχηματισμός χύσεως (πίνακας ανακίνησης χύτευση δονήσεων).
CNC Quick Change ακροφύσιο γρήγορη αλλαγή Tundish ακροφύσιο, η παραγωγή αυτού του προϊόντος χρησιμοποιείται αυτή τη στιγμή περισσότερο είναι χύνοντας χύτευση. Κατά τη διαδικασία χύτευσης, το CNC Iron Shell χρησιμοποιείται ως περιφερειακή μήτρα και το ένθετο Zirconia στερεώνεται στο CNC Iron Shell. Στη συνέχεια προστίθεται το χυτήριο και δονείται για να σχηματίσει το καλούπι. Μετά από φυσική ξήρανση, το καλούπι απομακρύνεται και τρίβεται.
Η διαδικασία παραγωγής χυτευμένου ακροφυσίου γρήγορης αλλαγής CNC είναι σχετικά απλή, και το εξωτερικό υλικό είναι corundum τύπου πλάκας με χύτευση με υψηλή περιεκτικότητα σε αλουμίνα.
Το Zirconia εισάγει ακροφύσιο Tundish | ||||||
CT-PMD1 | CT-PMD2 | CT-PMD3 | CTAL75 | CTAL85 | CTAL95 | |
Φυσικές ιδιότητες | ||||||
Φαινόμενο πορώδες (%) | 11-12 | 8-10 | 6-8 | 20 | 18 | 16 |
Μαζική πυκνότητα (g / cm3) | ≥4.9 | ≥5.2 | ≥5.3 | 2.6 | 2.8 | 3.0 |
Χημική ανάλυση (%) | ||||||
ZrO2+ HfO2 | ≥94.0 | ≥95.5 | ≥96 | / | / / | |
ΣιΟ2 | 1.1 | 0.23 | 0.5 | 20 | 13 | 8 |
TiO2 | 0.2 | 0.2 | 0.1 | 3 | 2.1 | 0.3 |
Φε2O3 | 0.5 | 0.05 | 0.05 | 2.5 | 2.0 | 0.58 |
Αλ2O3 | 0.4 | 0.42 | 0.1 | ≥75 | ≥85 | ≥90 |
CaO | 0.2 | 0.15 | 0.15 | 0.2 | 0.1 | 0.20 |
MgO | 2.5 | 2.4 | 2.4 | 0.2 | 0.1 | 0.06 |
ΝΑ2O | 0.03 | 0.01 | 0.01 | 0.6 | 0.5 | 0.3 |
Δημοφιλείς Ετικέτες: ακροφύσιο ανταλλαγής τύπου χύτευσης, Κίνα, προμηθευτές, εργοστάσιο, αγορά, προσφορά, κατασκευασμένο στην Κίνα
Αποστολή ερώτησής
